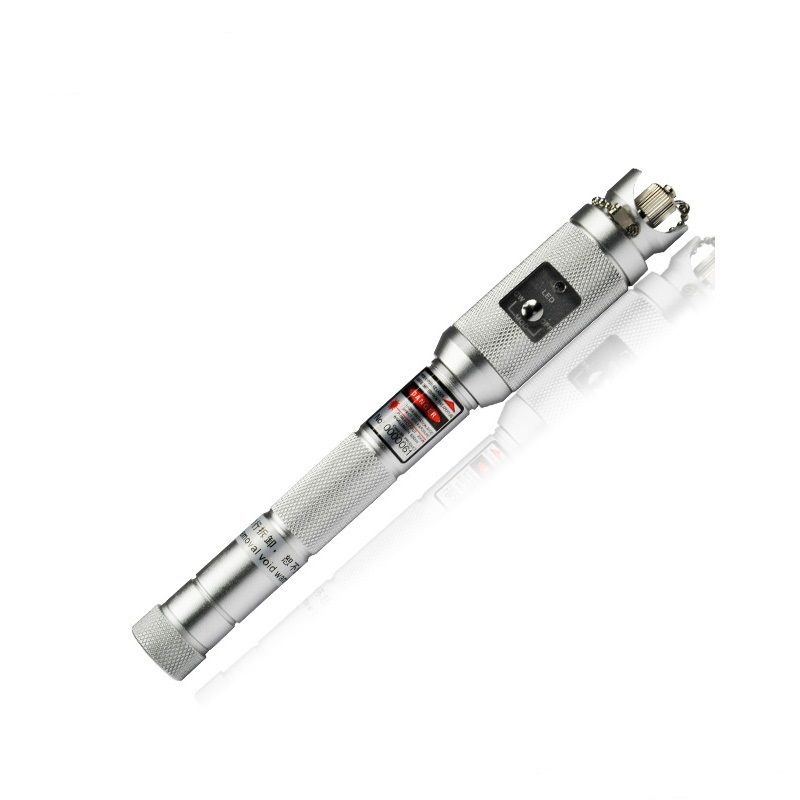

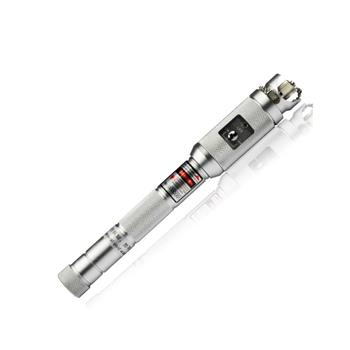

Zdroj viditelného světla VFL "Pen" 650 nm, 10 km, ferule 2,5 mm, výkon 10 mW

VFL (visual fault locator) je speciálně navržen pro technické pracovníky, kteří potřebují efektivní a ekonomický nástroj pro sledování vlákna, směrování vláken a kontrolu kontinuity v optických sítích. S pomocí VFL lze najít zarážky, špatné spojení, ohýbání nebo praskliny v kabelech z optických vláken. Je také možné najít chyby v OTDR - mrtvé zóny. Používá se pro end-to-end identifikaci vizuální vlákna. VFL pouští 650nm laserový paprsek do vlákna. Když světlo narazí na porušení nebo ostrou zatáčku, to rozptýlí se. Rozptýlené světlo je viditelné z vnější strany kabelu. VFL najde přerušení u krátkých propojovacích kabelů, které OTDR nemůže detekovat kvůli jejich provozní mrtvé zóně. Lokalizátor poruch je také mnohem levnější než OTDR. Nicméně není vhodný pro použití u ??tmavě zbarvený nebo pancéřovaných optických kabelů. VFL lze provozovat buď v režimu spojité vlny (CW) nebo v pulzním režimu. Pulzní režim pomáhá při hledání chyb za denních či lepších okolních světelných podmínek a navíc zlepšuje životnost baterií. Lze také použít při kontrole kvality konektoru. Často se konektor může zdát být perfektní, ale uvnitř konektoru na ochranném kroužku může např. špatné lepení nebo špína vytvořit micropovlak na vlákně. Tento micropovlak bude způsobovat nadměrné ztráty při vysílání nebo přijetí signálu a může vést k předčasnému selhání konektoru. Jak viditelný světelný paprsek prochází skrz vlákno může se ukázat od konektoru zkreslení s řadou kroužků vrstvených na výstupu. Ohýbání a kroucení vlákna, může mít vliv na celkovou intenzitu obrazce, nikoliv však na kruh samotného obrazce.

Technické parametry:

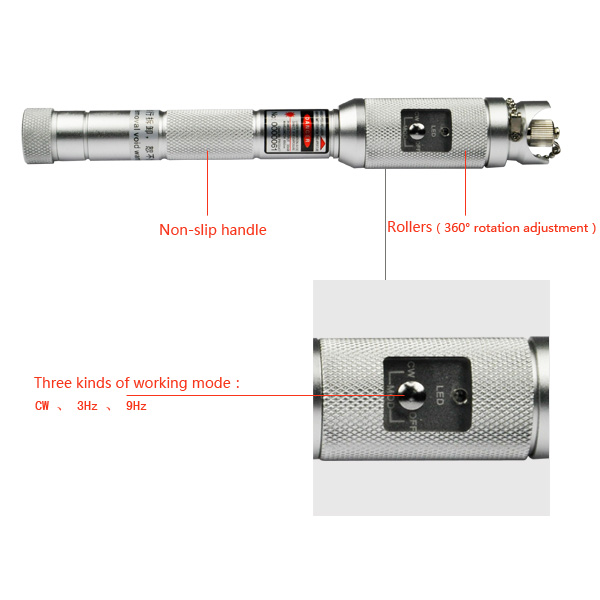

Provozní mód: kontinuální nebo pulzní
Centrální vlnová délka: 650 nm ± 10 nm
Dosah: 10 km

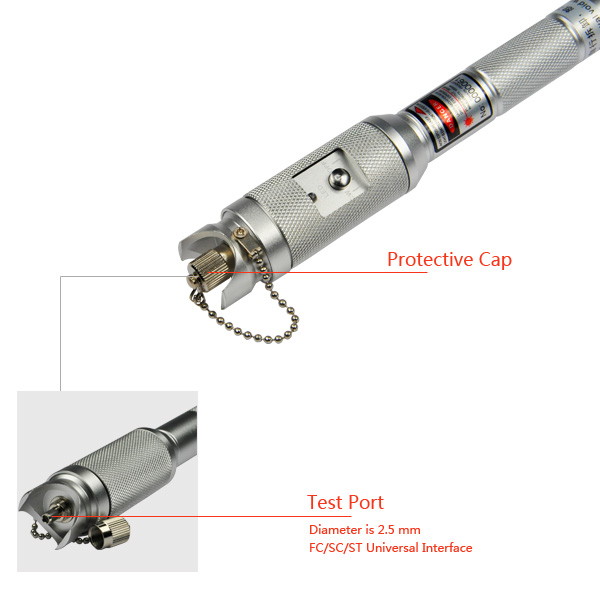

Propojení: Ferule 2,5 mm (pro konektory SC, ST, FC, E2000)

Typ: Laser
Vlnová délka: 650 nm
Výstupní výkon: 10 mW

Napájení:

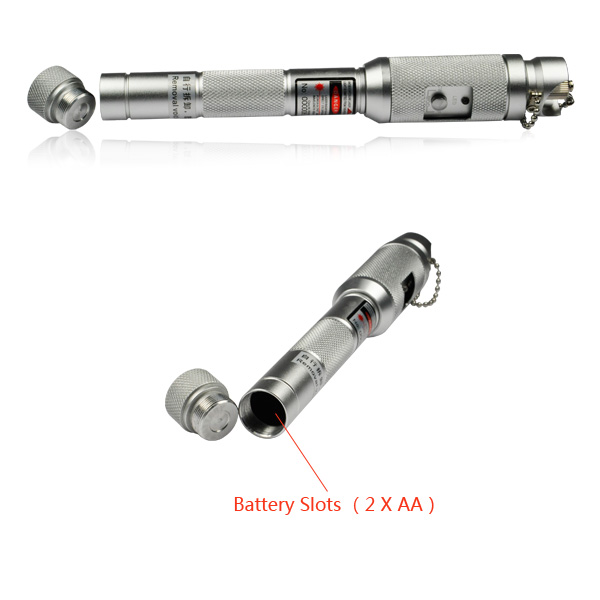

2x 1,5 V AA Alkaline baterie, dodáván vč. baterií

Rozměry:
23 x 190 mm

Hmotnost:
100 g

Obsah dodávky:
- Zdroj světla
- 2x 1,5 V AA Alkaline baterie
- Brašnička
