Radiový spoj Siklu EtherHaul EH-1200TX 100 Mbps TDD, 71-76 GHz, 30 cm parabola, délka spoje max. 2,5 km

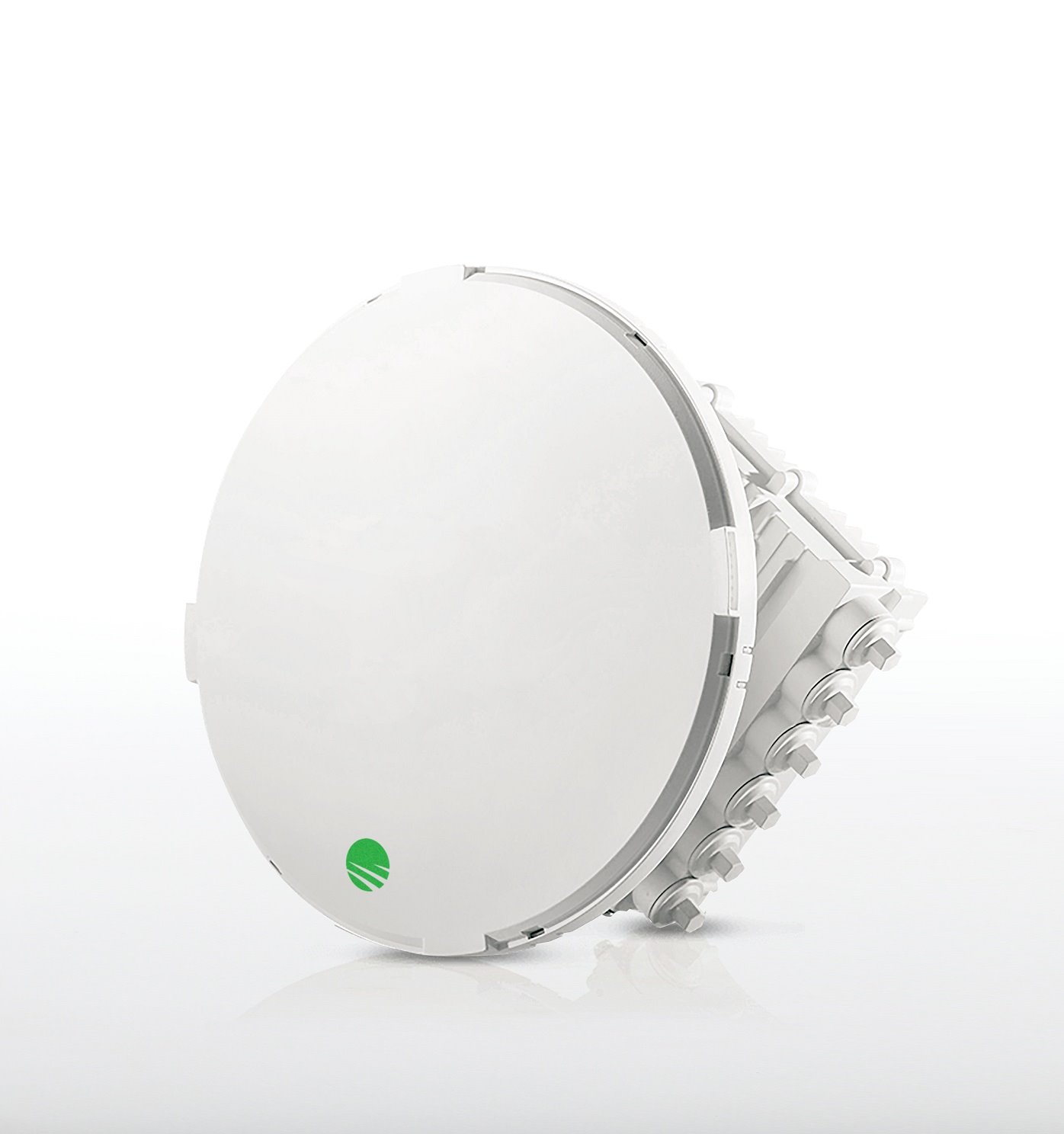

Kompletní spoj Bod-Bod Siklu EtherHaul EH-1200TX pracující ve volném pásmu 71-76 GHz. Využitelná přenosová kapacita až 100 Mbps. Každá strana spoje je tvořena venkovní radiovou jednotkou s integrovanou parabolickou anténou průměru 30 cm s radomem a 2 GB combo porty (metalické/SFP), napájení 48 V PoE zdrojem. Spoj vyhovuje všeobecnému oprávnění VO-R/23/5.2010-7 a umožňuje realizovat vysokorychlostní spoje bez omezení vzdálenosti (dané regulátorem ČTÚ) - délka spoje pro dostupnost 99,9% je 2,5 km. Dle nařízení VO je nutné spoj po uvedení provozu registrovat na ČTÚ.

Siklu Link-budget kalkulátor

Hlavní vlastnosti:
- Využívá volné pásmo 71-76 GHz
- Rychlost spoje 100 Mbps, Half duplex, SW upgradovatelné až 200 Mbps
- Možnost nastavit symetrický provoz 50:50% a asymetrický provoz 75:25 nebo 90:10%
- Délka spoje: 2 km pro dostupnost: 99,9%
- Carrier Ethernet funkcionalita: Layer 2 switching, QoS, Linková agregace, Ethernet OAM
- Rozhraní: 4 porty 2x 10/100/1000 a 2x GB SFP
- Napájení 48 V DC, PoE
- In-Band management

Pracovní kmitočty, pásmo:
Pracovní pásmo: provoz dle VO ČTÚ umožněn v pásmu 71 - 76 GHz
Šířka pásma: 125 - 500 MHz
Pracovní režim: TDD
Rozsah přeladění přijímače/vysílače: 71 375, 71 875, 72 375, 72 875, 73 375, 73 875, 74 375, 74 875 nebo 75 375 GHz


Přenosová rychlost, kapacita:
100 Mbps Half Duplex, možnost nastavit symetrický provoz 50:50% a asymetrický provoz 75:25 nebo 90:10%
Po dokoupení licence možnost rozšíření na 200Mbps

Délka spoje:
2,5 km pro dostupnost: 99,9%

Podporované standardy:
EN 300 019

Latence:
max. 250 us

Modulace:
QPSK, 16QAM, Adaptive Bandwith, Coding, Modulation

Vysílací výkon:
Max. +5 dBm, bez ATPC

Anténa:
Směrová parabolická anténa o průměru 30 cm
Polarizace: Vertikální/Horizontální dle montáže jednotky (lineární)

Porty:
Radio unit: 2x Datový Combo port 10/100/1000Base-Tx + GB SFP port
Všechny konektory mají krytky pro venkovní montáž
Konektor pro napájení
Konektor pro nastavení antény

Napájení:
37-57 V DC nebo PoE 802.3at, spotřeba 20 W/jednotku

Management:
Lokální i vzdálený (In-Band)
CLI, SNMP, Web-based

Hmotnost:
Celkem spoj 15 kg, radio unit - 3 kg, držák 3 kg

Obsah dodávky:
2x Radiová jednotka EH-1200TX s licencí na 100 Mbps a s parabolickou anténou 30 cm
2x Mounting kit uchycení na stožár

Dodávka je BEZ ZDROJU, optických modulů SFP a přepěťových ochran které je NUTNO dokoupit samostatně!!!
