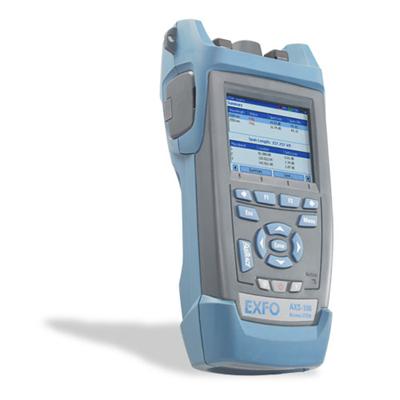

Příruční reflektometr OTDR EXFO AXS-100 Access SM1310/1550 nm

Příruční OTDR (optical time domain reflectometer) AXS-100 od společnosti EXFO je malý a lehký testovací/měřící přístroj pro Single-mode optické kabeláže. S krátkými mrtvými zónami je AXS-100 ideální pro testování a diagnostiku přístupových, lokálních a FTTX PON sítí. AXS-100 měří útlum vláken, útlum bodových poruch svárů, konektorů, přerušení optického vlákna, útlum odrazu bodových poruch, zjišťování délky vláken. Konfigurace OTDR je pevná s 1 portem a konektory dle požadavku zákazníka. Zařízení má barevný displej. OTDR je možné osadit 2. portem, zdrojem viditelného světla a měřičem výkonu.

Hlavní vlastnosti:
Měření:
1. Útlumu vláknových úseků
2. Útlumu bodových poruch svárů, konektorů, přerušení optických vláken
3. Útlumu odrazu bodových poruch
4. Zjišťování délky vláken
- malé rozměry a hmotnost (1 kg)
- SM, 1310/1550 nm
- Dynamický rozsah: 29/28 dB (1310/1550 nm)
- Event dead zone (identifikační mrtvá zóna): 2,5 m
- Loss resolution: 0,01 dB
- Sampling resolution: 0,16 až 5 m
- interní paměť pro uložení až 500 tras
- rozsah měření vzdálenosti: 0,65 - 160 km
- konektory dle požadavku zákazníka - APC/DIN 47256, APC/FC narrow key, APC/SC, APC/E-2000, UPC/DIN 47256, UPC/HMS-10/AG, UPC/FC narrow key, UPC/ST, UPC/SC, UPC/E-2000
- Barevný displej
- integrovaný ActiveSync přes USB pro zpracování dat
- vestavěné USB A/B a RJ-45 rozhraní
- Bateriový provoz (6 hodin)
- kompatibilita dat se systémy FTB-100/150/200/400 a systémy podle Bellcore GR-196
- tvorba síťová dokumentace

Technické parametry:
Zdroj: Laser
Vlnová délka: SM: 1310/1550 nm
Dynamický rozsah: 29/28 dB (1310/1550 nm)
Identifikační mrtvá zóna: 2,5 m
Útlumová mrtvá zóna (Attenuation dead zone): 11/12 m (1310/1550 nm)
Šířka pulsu: 10, 30, 100, 275, 1000, 2500, 10000 ns
Dosah: 0,65 - 160 km
Počet vzorků: 30 000
Vzdálenost mezi body: 0,25 m (pro rozsah < 4km), Rozsah/16000 (pro rozsah > 8 km)
Kapacita interní paměť pro uložení až 500 tras
Přesnost měření: +-(1+ 0,005%*vzdalenost + vzdalenost mezi body)

Provozní podmínky:
Vlhkost 0 - 95 %
Teplota -18° až +50° C

Napájení:
Napájecí zdroj 110/220 V AC
Lion baterie - 8 hodin provozu

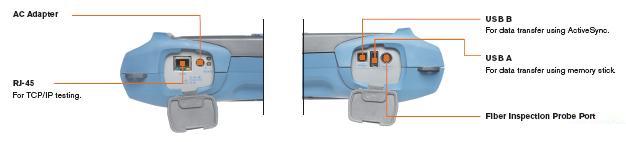

Rozhraní:
2x USB pro komunikaci s PC, možnost připojit Flash disk
RJ-45 Ethernet

Rozměry:
25 x 12,5 x 7,5 cm

Hmotnost:
1 kg

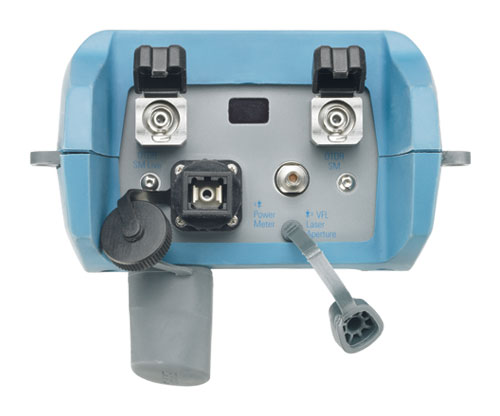

Možnosti rozšíření (nutno specifikovat při objednání):
- integrovaný zdroj viditelného záření 650 nm
- Druhý port
- Měřič výkonu
- Fiber inspection probe

Obsah dodávky:
- OTDR Reflektometr SM
- napájecí adaptor
- Lion baterie (6 hodin provozu)
- CD se softwarem
- český manuál
