Přepěťová ochrana Gigabit Ethernet, venkovní IP20

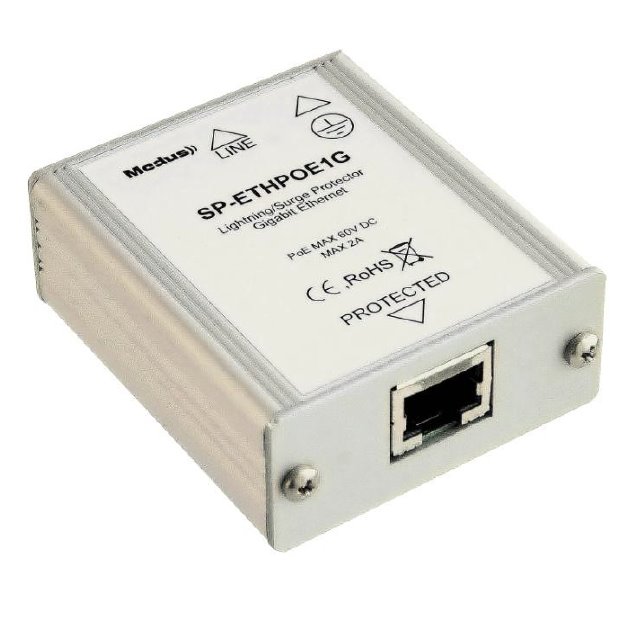

SP-ETHPOE1G poskytuje přepěťovou ochranu zaří-zením s rozhraním Ethernet 10/100/1000Base-T(X) a napájením PoE proti impulsnímu přepětí, které vzniká v UTP/STP kabelech indukcí z atmosférických výbojů, působením napěťových impulsů v silových rozvodech nebo vlivem elektrostatického výboje. Přepěťová ochrana je konstruována pro aplikace v telekomunikacích a venkovních instalacích. Obvodové řešení obsahuje dvoustupňovou ochranu s bleskojistkami a transily, které zabezpečuje mini-malizaci vlivu parazitních kapacit a indukčností na zkreslení datového signálu pro aplikace se zařízení-mi pracujícími s rozhraními Gigabit Ethernet. SP-ETHPOE1G je plně kompatibilní s PoE standar-dem 802.3af/at/bt pro PoE v modu A, B a A+B. Umožňuje rovněž nestandardní PoE napájení z pasivních zdrojů přes 2 nebo 4 páry do 60V DC. Základní provedení je modul v Al-boxu, s možností montáže na DIN lištu a moduly montované do 19“ panelu 1U. V nabídce jsou montážní kity pro aplika-ce - do kamerových krytů, instalačních boxů a pod. Ve všech provedeních jsou elektronické moduly v případě poruchy vyměnitelné. Pro správnou funkci přepěťové ochrany je nezbytné zajistit spolehlivé připojení na zemnící soustavu.

Hlavní vlastnosti:
Maximální provozní napětí PoE: 60 V DC
Maximální provozní proud PoE: 2A
Maximální výbojový proud (8/20us) linka-linka: 30 A
Maximální výbojový proud (8/20us) linka-PE: 10 kA
Ochranná napěťová hladina linka-linka: < 15 V
Ochranná napěťová hladina linka-PE (1kV/us):< 600 V
Vložený útlum při 250MHz: 1,5 dB
Doba odezvy linka-linka: 1nsec
Doba odezvy linka-PE: 100 nsec
Rozsah pracovních teplot: -40°C až +80°C
Připojovací konektory Stíněné zásuvky RJ45
Zemnění
Plochý zemnící kolík (6,3x0,8), odpojitelný kabel Stupeň krytí – Al box IP20
Rozměry (šxhxv) – Al box
55 x 63 x 28 mm
