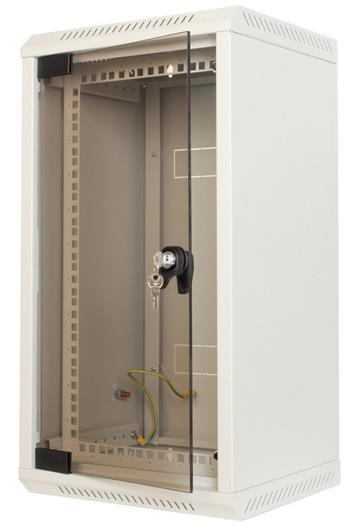

10" Nástěnný rozvaděč Triton 19" na výšku, hloubka 260 mm, šedý, prosklené dveře

Rozvaděč RKA v sobě spojuje možnost montáže 10“ nebo 19“ zařízení. Přechod z jednoho standardu na druhý je tak možný bez výměny rozvaděče a kabeláže. Rozvaděč nabízí možnost použití 10“  (10 Unitů vodorovně) nebo 19“ komponent (5 Unitů svisle). Při rozšiřování sítě tak není nutná změna infastruktury, stačí pouze přepojit stávající kabeláž na nová zařízení a patch panely. To z něj dělá ideální rozvaděč pro malé a střední instalace (SOHO řešení). Rozvaděč nabízíme ve třech různých hloubkových variantách, které pokrývají základní roz měry aktivních prvků, určených pro podobná řešení.

RKA 10
Vysoká pevnost konstrukce:
Rozvaděč má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější techno-logie zajišťují skvělý vzhled rozvaděče.
Flexibilní otevírání dveří:
Vlastní systém pantů umožňuje pohodlný přístup.
Zámek na dveřích:
Bezpečně uzavírá vnitřní prostor rozvaděče a chrání instalovaná zařízení.
Dveře:
Dveře rozvaděče jsou standardně celoskleněné, ale na vyžádání mohou být
i celoplechové nebo s perforací.
Nastavitelný montážní rám:
Montážní 10“/ 19“ rám je možno hloubkově nastavit uvnitř rozvaděče v předem definovaných pozicích..
Vylamovací záslepky:
V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami.
Příbaly:
Klíč - přední dveře  2x
Vrut 6x50  4x
Podložka 6,6  4x
Hmoždinka 10  4x
Plovoucí matice M6  8
Materiál:
Bezpečnostní kalené sklo tl. 4 mm
Ocelový plech

Podmínky provozu
• Provozní prostředí:
– Kancelářské
– Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí)
• Nutné chránit před:
– Mechanickým poškozením
– Nesprávnou manipulací
– Jiným použitím, než ke kterému je rozvaděč určen
• Nesprávná manipulace je zejména:
– Přetěžování (překročení maximální doporučené nosnosti)
– Instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení
– Zasahování do konstrukce a designu rozvaděče

Montáž rozvaděče
• Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Rozteč děr pro zavěšení je na schématu rozvaděče označena kótami „R“.
• Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo.

Ochrana prostředí
• Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů.

Osvědčení a Shoda
• Tento výrobek plně odpovídá ČSN EN 62208 ed 2:2012.
• 10“/19“ nástěnný rozvaděč s krytím IP30
• Rozvaděč se věší přímo na zeď.
• Součástí rozvaděče je stavitelný rám pro montáž zařízení.
• Konstrukce rozvaděče:
– Kompaktní svařovaný rozvaděč
– Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm. Na vyžádání celoplechové nebo perforované.
• Dovolené zatížení jednotlivých dveří je max. 10 kg.
• Minimální tloušťka povrchové úpravy je 65 µm.
• Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
• Rám rozvaděče a všechny oddělitelné části jsou propojeny pomocí zemnících kabelů, které musí být řádně
připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
• Na boční stěně rozvaděče je umístěn šroub M8 jako hlavní zemnící bod.
• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče.
