Patch panel pasivní PoE 24x 10/100 port, STP, 1U

Panel integrující 24 pasivních POE injektorů, vhodný pro napájení až dvaačtyřiceti zařízení, v provedení do 19" racku. Profesionální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži. Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.)

Použití:
Do horní řady RJ45 konektorů se připojují ethernetové porty bez napájení (např. switch).
Do spodní řady RJ45 konektorů se připojují zařízení využívají napájení po ethernetovém kabelu.
K napájení se využívají dva nepoužité páry ethernetového kabelu:
- napájecí páry: 4,5 (kladný pól) / 7,8 (záporný pól)

Rozhraní:
24x RJ45 konektor pro připojení do LAN (Data)
24x RJ45 konektor pro sloučený výstup (Data+Napájení)

Funkce a parametry:
• stíněné provedení
• napájecí rozsah 12-57V
• maximální hodnota příkonu na jeden port 1000mA
• zemnící člen vyveden ve svorkovnici pro připojení napájecího zdroje
• vratná pojistka proti zakolísání proudu (OCP ochrana 1000mA+/-10%) na každém portu
• LED kontrolka pro vizuální monitoring správnosti zapojení polarit:
- zelená indikace: 4/5 (V+),7/8 (V-)
- červená indikace: 4/5 (V-),7/8 (V+)
• dva paralelní vstupy pro připojení externího napájecího prvku prostřednictvím:

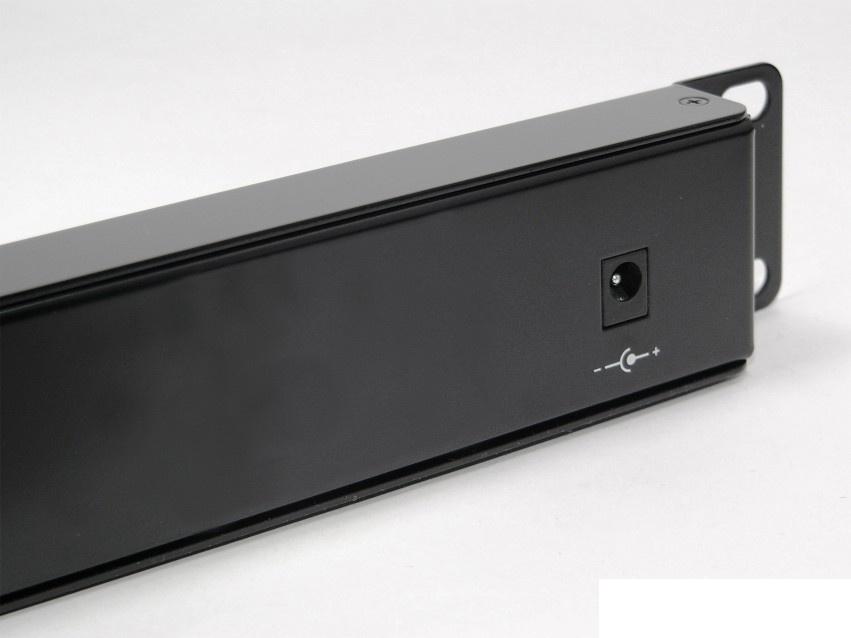

- standardní zdířky 2.1mm (zdroj o příkonu max. 8A)
- svorkovnicí (zdroj o příkonu až 16A)

Volba napájecího zdroje
Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace.
Doporučený příkon zdroje je 15W na pár RJ45 konektorů (24 x 15W = 360W pro napájení všech 24 portů PoE panelu).

Technické specifikace:
Maximální povolené vstupní hodnoty: jack 57V/8A, svorkovnice 57V/16A
Výstup na portech: dle typu a výkonu připojeného externího napájecího adaptéru
Data páry: 1/2 & 3/6
Napájení páry: 4/5 (+) & 7/8 (-)
OCP ochrana: vratná pojistka na každém portu (1000mA, +15%/-10%)
Data in konektor: pro připojení PC/HUB/Switch
Váha: 0.67Kg
Rozměry: 482.6mm x 44.3mm x 25mm
LAN: 10/100Mbps
Normy ethernet: TIA/EIA 568 Cat.5
Konektory: RJ-45
Vstup napájení: 2x (1. zdířka pro standardní 2.1mm jack, 2. svorkovnice)
Provozní teplota: 0~+40°C
Skladovací teplota: -40~+70°C
Provozní humidita:10%~80% RH
Skladovací Humidita: 5%~90% RH
Certifikace: CE
Shoda dle: LVD Directive 2006/95/EC, EN60950-1:2006+A1:2010+A11:2009+A12:2011
Číslo certifikátu: Certificate No. YRT201509226C
